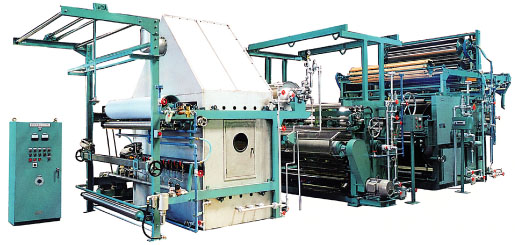

防縮機“サン・シュリンカー”



当社は、多年の染色整理機械を設計製作した経験を生かし、布を機械的に収縮させるCompressive Shrinking Machineの開発に成功し、日本国内は言うに及ばず諸外国にも販売して参りました。
その間需要家の皆様の御協力を得て、皆様の立場に立ってさらに改良を加え、

a)より能率的に
b)より高精度に
c)より簡単に操作できるように
d)よりメンテナンスが容易なように

の4点を重点目標に掲げて日夜努力してきました。
その結果現在では、需要家の皆様に於いてほぼ満足の行く状態で御使用頂いております。



装置の構成
1 布入口装置
2 布送り込み装置
3 霧吹き装置
4 シュリンキングマシン
5 フェルト仕上機
6 布出口装置
7 ゴムベルト研磨装置


布送り込み装置
318径ステンレス製ローラーに特殊合成皮革巻きフィードローラーです。 このフィードローラーは、クラッチの簡単な操作で積極駆動、消極駆動のどちらでも行なえますから、需要家様の生産される布地により御自由に選 択できます。



霧吹き装置
1) ダンピングチャンバーは全ステンレス製です。天井 部は水滴防止の傾斜型です。
2) 布通り口はツユ受加熱型です。
3) 特殊ノズルに依り極微小のスプレー及び布に対 する均一な加湿ができます。


シュリンキングマシン及び研磨装置
1) メインシリンダー及びゴムベルト用プレスロール、テンショソロールとガイドロールの材質は、ステン レススチールにしました。
従来の鋼管に硬質クロームメッキしたものよりゴムベルトの寿命は長くなります。
(硬質クロームメッ キの場合、メッキにひび割れが生じた場合すぐにゴムベルトが傷みます。)
2) 効果的なゴムベルト冷却装置によりゴムベルトの寿命が長くなります。
3) ゴムベルトの交換が容易に行える構造になっています。
4) 研磨装置を別置型ではなく機械本体上に設置したため大変作業がし易くなり、また場所もとりません。
5) シュリンキングメーターにデジタル計を採用。大変見やすくなりました。
シュリンク メーター

フェルト仕上機
1) 大シリンダー及び小シリンダーとも耐熱ボールベアリングを使用し、高荷重・長時間稼動に耐える様になっています。
2) フェルト・ブランケットの蛇行・修正はエアーシリンダーの上下運動により自動的に行いますので正確かつ敏速に作動します。
3) フェルトブランケットの交換が容易にできる構造になっています。





クリップエキスパンダー
1) クリップは特殊小型を使用し、布保持力を良くしています。
2) フレームは鋼板製で前後に移動が簡単にできます。
3) クリップレールの摩耗し易い部分には特殊合成樹脂板を使用しています。





収縮の原理

Model: WU-500

次の各種タイプを製作しております。

織物用

1)WU-5000
各種素材織物に適用でき、最も多く使用されて いる機種です。最高速度100m/min.です。

2)WU-6000
フェルト乾燥機のシリンダー径を大きくし、乾 燥能力を高めているので、デニム等厚地織物に適しています。最高速度100m/min. です。

3)WU-7000
防縮加工及び風合加工を目的とした高速機で、 駆動は各ユニット毎の個別運転です。 最高速度140m/min. です。

4)WU-8000
比較的厚地織物の防縮加工と風合加工に適し、 乾燥能力はWU-7000より高い機種です。 最高速度140m/min. です。

5)WU-3000

目付200g/m2以下の薄地織物用で、少量の防縮加 工に適しています。最高速度50m/min. です。

6)WU-4000
WU-5000をコンパクトにした機種で、スチーム 給湿を行います。最高速度100m/min. です。

ニット用

KU-3000よりKU-8000迄、各種タイプを取揃えております。


備考
初めてシュリンキングマシンを設置されるお客様には、収縮試験装置として規 格に合った下記の設備が必要です。
 1 定長マーカー
 2 選択試験機
 3 遠心脱水機
 4 フラットベッドプレス


機種・仕様などは予告なく改良・変更する場合があります。
詳しくは「弊社営業部」にお問い合わせください。
