ステンレス水冷シリンダー(冷却ドラム)

ステンレス鋼は数々の優れた特性をもっているため、広く産業用素材として使用されています。
KOMATSUBARAは長年の間、このステンレス鋼を素材としたステンレスローラーを手がけてまいりました。

用途
 ・織物・ニットの冷却用
 ・ゴムシート材の冷却用
 ・レザー・壁紙等の冷却用
 ・ある程度伸縮性のあるシート材の冷却用に適しています。



特長

 ・ステンレス製のため錆が発生しません。
 ・表面を切削加工しないため、肉厚の薄いものも製作可能で軽量化がはかれます。
 ・肉厚が薄いために、熱伝導がよく、冷却効率が高い。
 ・切削加工しない分、製作費が安価になり、価格が魅力的である。


構造・型式

・ 大別して3種類あります。2重式構造が基本ですが、1重式構造もあります。

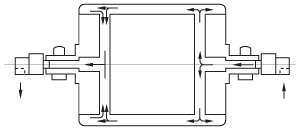

 S型:軸受けは両側支持で、冷却水は片側1方から供給して、反対側から排出する。

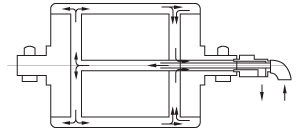

 D型:軸受けは両側支持で、冷却水は片側1方から供給して、同じ側から排出する。

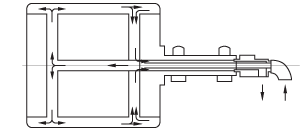

 OS型:軸受けは片側支持で、冷却水は軸受け側から供給して、同じ側から排出する。

製作範囲
  • ・外径:200mm〜1,000mmまで、いかなるサイズも可能です。
      標準品として571.5mm(22.5inch)があります。他のサイズに比べ格安です。
  • ・面長:120mm〜3,400mmまで、いかなるサイズも可能です。
      但し、型式より製作できないサイズもありますので、その節はお問い合せ下さい。


  • ステンレスローラー


    ステンレス鋼は数々の優れた特性をもっているため、広く産業用素材として使用されています。
    KOMATSUBARAは長年の間、このステンレス鋼を素材としたステンレスローラーを手がけてまいりました。


用途
 ・繊維染色機用ガイドローラー 駆動ローラー
 ・フィルム/紙加工機用 フリーローラー
 ・一般産業機械用 フリーローラー

特長
 ・ステンレスのため錆が発生しません。
 ・表面を施削加工しないため、肉厚の薄いものも製作可能で軽量化が図れます。

材質
 ・ SU304、316 を主に、他のステンレス材のものも製作できます。


製作範囲
 ・
外径 mm
  50、60、65、75、89、100、120、150、200
 ・ 肉厚 mm
  2.0、2.5、3.0、4.0、5.0
 ・ ローラー面長 mm
  700 ̄3500


精度 (100mm 外径×2000mm 面長ローラーの場合)
 バランス: 60g以内
 振れ: 0.3mm以内
 円筒誤差: 0.15mm以内
 外径公差: 0.15mm以内
 表面粗度: 研磨仕上
標準12S
特殊0.6S より

機種・仕様などは予告なく改良・変更する場合があります。
詳しくは「弊社営業部」にお問い合わせください。
