ゴム連続式加硫装置“ベルーフ”扉上開きタイプ



新シリーズ 『扉上開きタイプ』

概要
小松原製のゴム連続式加硫炉は一般的に横開きの扉が多く、また高温仕様になっている為に装置が大型化してしまっていたものを今回のシリーズでコンパクト化を実現する。


特長

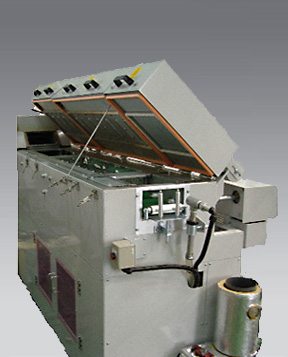

  • 扉を上開きタイプにする事によりコンパクト化を実現。
    今までのベルーフ同様に熱風が上下吹出しタイプなのでワークに均一に熱風を噴出します。
    当社独自の熱風循環システムで熱風を効率よく循環させることにより温度分布、熱交換率が優れています。

使用用途
  • スポンジゴム加硫に最適、マイクロ波加熱装置などとの併用により、さらに威力を発揮する。
    ソリッドゴム加硫においても、ホース、チューブなど寸法精度の要求されるものには最適。
    既設ラインで、スポンジゴム、ソリッドゴムを問わずに、生産効力のアップを計画される場合、既設ラインの中に、このタイプを組み込むことにより、目的が達成されます。

主な仕様
  • 熱風吹出し型式

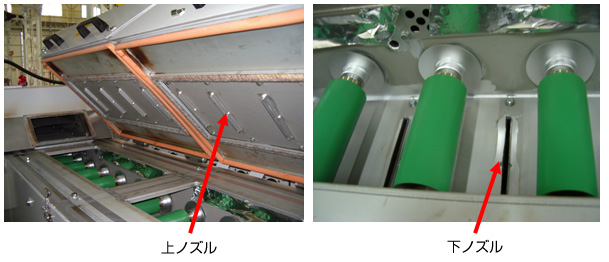

    熱風をパスライン上下より吹出し、サイドから回収する。熱風吹出し方法と回収方式については、長年
    の経験より、ワークにいかに均一に効率よく伝達できるかを考慮した構造にしている。
    熱源
    ガス燃焼型または電気ヒーター型
    搬送方法
    ローラー搬送, ベルト搬送、インサートメタル用形状ローラー
    炉内材質
    加硫中に発生する反応ガスと接する炉内の材質は、全部ステンレス製にしている。ステンレス製にすることにより、炉内のクリーン度が保たれるとともに、耐久性が向上する。(ステンレス構造はオプション)
    断熱性・保温性
    保温性・断熱性については、炉内は高温なために、保温板に特殊空気層を設けるなどのアイデアを盛り込み、外表面温度は50℃以下になるようにしている。(構造などの仕組みにより一部は50℃以上になる場合もあります)
    加熱有効長
    標準:5m、これ以外の特殊仕様についても、対応します。
    搬送速度
    標準:1.0〜30m/min
  •


デモ機

  • デモ機を弊社工場内に設置しておりますので、テスト等にご利用いただけます。
  •
機種・仕様などは予告なく改良・変更する場合があります。
詳しくは「弊社営業部」にお問い合わせください。
